Passermarken und ihre entscheidende Rolle im Druckprozess

Passermarken im Mehrfarbendruck

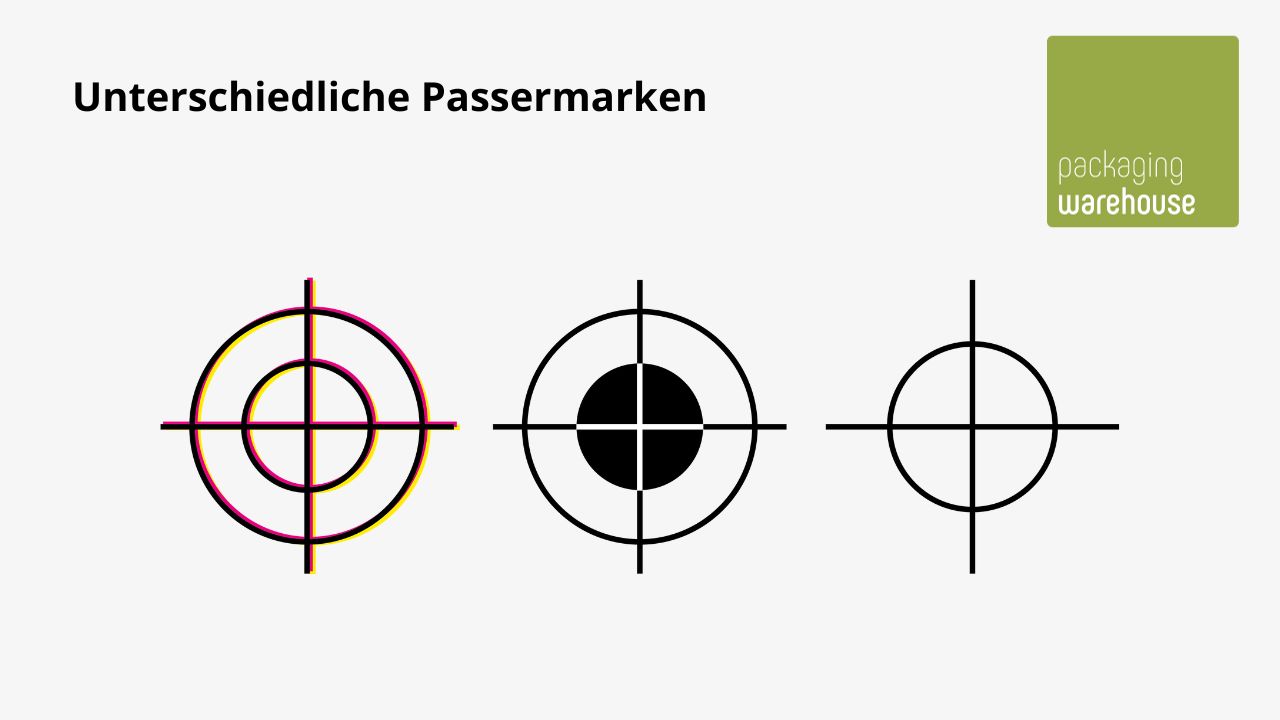

Im Vierfarbdruck (CMYK) werden Druckfarben in aufeinanderfolgenden Druckgängen übereinander gedruckt, um das endgültige Druckbild mit den einzelnen Farbabstufungen zu erstellen. Passermarken spielen eine entscheidende Rolle in diesem Prozess, da sie die exakte Positionierung der Farbauszüge sicherstellen. Im polygrafischen Gewerbe und in der Typografie spielt die Passermarke eine entscheidende Rolle. Diese Markierung, auch als "Passkreuz" abgekürzt, findet sich in verschiedenen Bereichen des Druckwesens, darunter in digitalen Druckdaten, auf Druckvorlagen, Druckformen, Proofs und Druckbögen. Das charakteristische Merkmal einer Passermarke ist ein feines Fadenkreuz, das eine präzise Positionierung im Druckprozess ermöglicht. Dieser Artikel beleuchtet die Bedeutung von Passermarken im Druckprozess, ihre Platzierung und häufige Fehlerursachen.

Verwendung von Passermarken in Druckverfahren

Passermarken sind in der Drucktechnik und Typografie unverzichtbar. Sie dienen zur exakten Positionierung der Druckformen und Farbauszüge, um im Vierfarbdruck, wie dem CMYK-Vierfarbendruck (Euroskala), einen perfekten Übereinanderdruck zu erzielen. Die Hauptfunktion von Passermarken besteht darin, in gewerblichen Hauptdruckverfahren die passgenaue Montage von Druckformen sicherzustellen und eine präzise, registerhaltige Platzierung auf den Druckbögen zu ermöglichen. Sie dienen als unverzichtbare Markierungen zur exakten Positionierung der Farbauszüge.

Eigenschaften und Platzierung von Passermarken

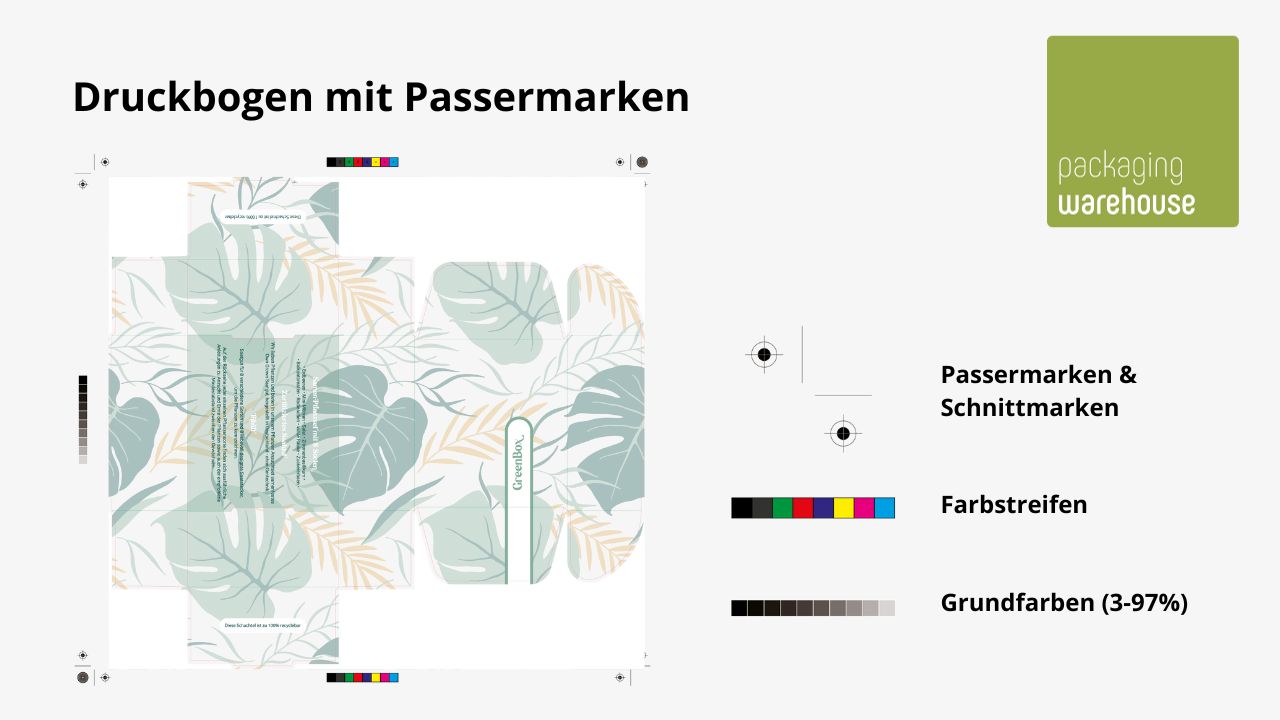

Passermarken werden stets außerhalb des Beschnitts platziert, normalerweise im Abstand von 2–4 mm vom Seitenformat, um sicherzustellen, dass sie im Druckbild nicht sichtbar sind. Diese Kontrollmarken verfügen über ein feines Linienbild mit einer Strichstärke von etwa 0,1 mm. Die Größe einer Passermarke kann variieren, liegt jedoch typischerweise zwischen 4 und 10 mm. Ein üblicher Druckbogen ist mit vier Passermarken ausgestattet, um die präzise Positionierung im Druckprozess zu gewährleisten.

Probleme und Folgen von Passermarken

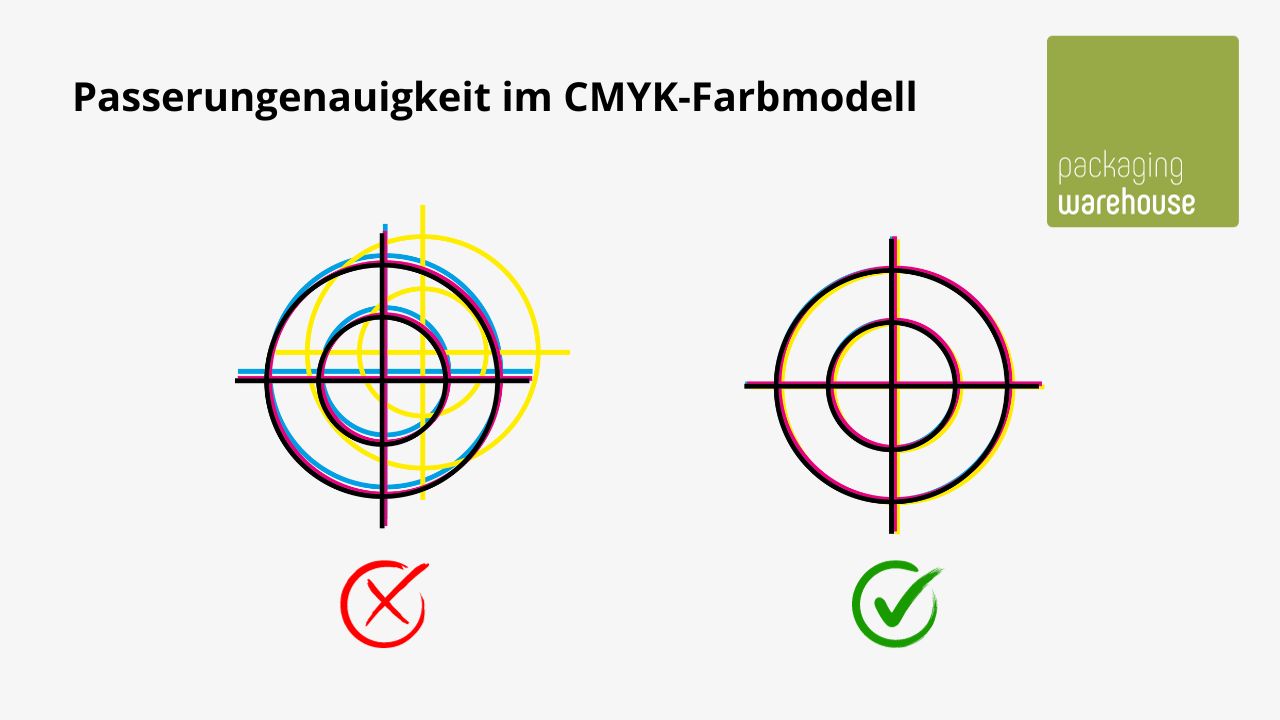

Passerfehler in einer Bogendruckmaschine können auf verschiedene Arten entstehen. Einerseits durch ungenaue Bogenpositionierung am Anleger, andererseits durch falsch gesetzte oder fehlerhaft gedruckte Passermarken. Beide Fehler führen zu Farbverschiebungen und unscharfen Druckbildern, insbesondere im Mehrfarbendruck. Sie können durch korrekte Anlegereinstellungen und Aufmerksamkeit des Druckers behoben werden. Während des Fortdrucks kann es auch Passerprobleme bei Geschwindigkeitsänderungen geben, die moderne Maschinen durch Eingabekommandos ausgleichen. Zusätzlich kann sich das Druckverhalten des Papiers ändern, z.B. durch Probleme mit der Papierrollenwicklung. Hier ist eine rechtzeitige Anpassung der Maschineneinstellungen entscheidend für die Druckqualität.

Kontrolle und Anwendung moderner Technologien

Vorteile von Passermarken im Druckwesen

Passermarken in verschiedenen Druckprodukten und Verfahren
